Procédure d'installation du menu dans AutoCAD
- Copie des fichiers:
Dézipper le fichier « CADpidTools-1.00.zip » sur votre disque dur. Le chemin doit être « C:\CADpidTools\ ».
- Configuration des chemins de recherche de fichiers:
Ouvrir AutoCAD.

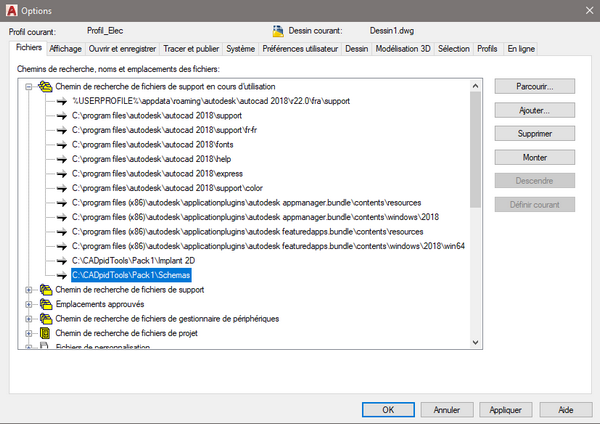

Taper dans la ligne de commande d’AutoCAD « _option ». La fenêtre des options s’ouvre alors. Dans l’onglet fichier, cliquer sur « Ajouter », un champ apparait, taper le chemin suivant dans ce champ: « C:\CADpidTools\Pack1\Implant 2D ».
Cliquer à nouveau sur « Ajouter » pour rentrer le chemin suivant: « C:\CADpidTools\Pack1\Schemas ».
Cliquer sur « appliquer » et « OK » les chemins de recherches de fichiers sont ajoutés.
- Chargement du menu CADpidTools dans la barre des menus d’AutoCAD:

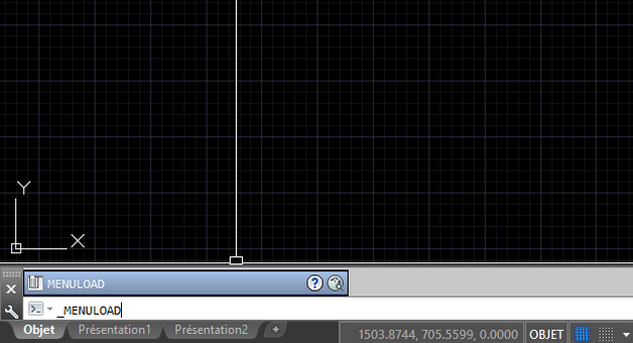

Taper dans la ligne de commande « _menuload » ou « _CUILOAD »

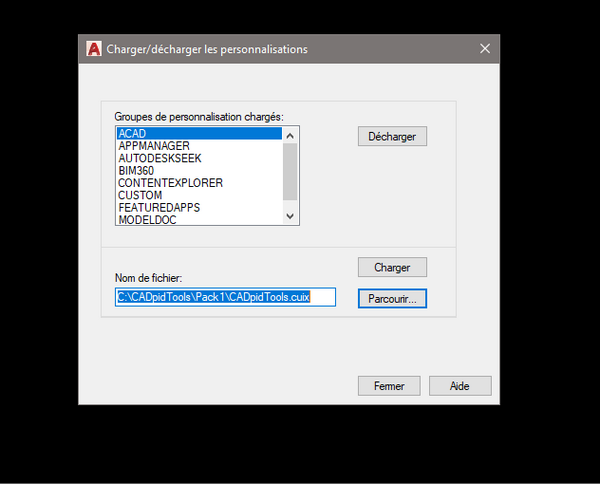

La boite de dialogue « Charger/décharger les personnalisations » apparait.
Cliquer alors sur « Parcourir » pour sélectionner un fichier de personnalisation.

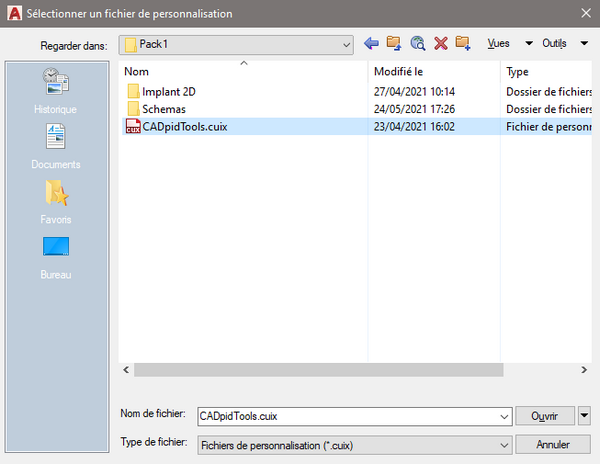

Dans la boîte de dialogue « Sélectionner un fichier de personnalisation » qui apparait alors, aller chercher le fichier « CADpidTools.cuix » dans le répertoire « C:\CADpidTools\Pack1 ». Cliquer sur « Ouvrir ».
Il ne reste plus qu’à cliquer sur « charger » de la boite de dialogue « Charger/décharger les personnalisations ».
Cliquer sur « Fermer » pour faire disparaitre la boite de dialogue.

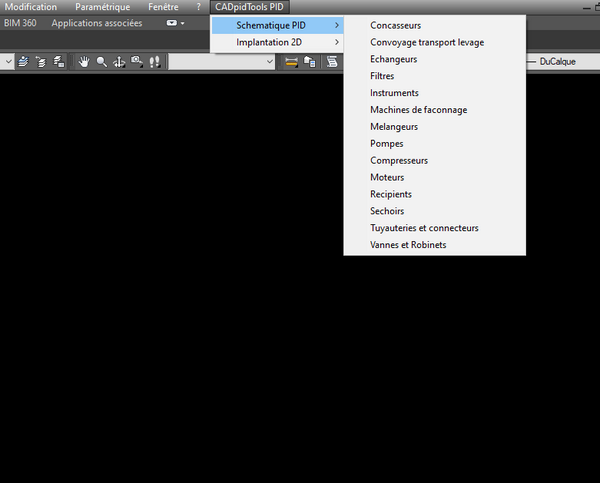

Le menu « CADpidTools » est maintenant chargé dans la barre des menus.
Procédure d'installation des palettes d'outils AutoCAD
- Création d’un groupe de palette CADpidTools:
Taper dans la ligne de commande « _CUSTOMIZE »

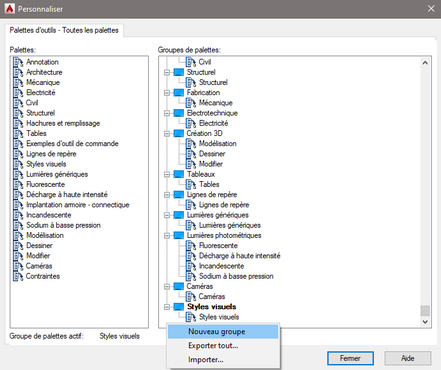

La fenêtre « personnaliser » des palettes d’outils s’ouvre alors, effectuer un clic droit dans une zone vide dans la colonne « Groupes de palettes », sélectionner « Nouveau groupe » et rentrer le nom CADpidTools. Le groupe de palettes CADpidTools est créé. Faire glisser n’importe quelle palette de la fenêtre de droite dans le nouveau groupe précédemment créé de manière à rendre le groupe actif, cliquer droit sur le groupe « CADpidTools » et cliquer sur « définir comme actif », fermer la fenêtre « Personnaliser ».
- Importation des palettes d’outils:
Ouvrir le dossier contenant les palettes à importer à l’aide de l’explorateur de fichiers. Les chemins d’accès sont les suivants:
C:\CADpidTools\Pack2\Implant 2D\CADpidTools-Implant 2D.xtp
C:\CADpidTools\Pack2\Schemas\CADpidTools-Schemas.xtp

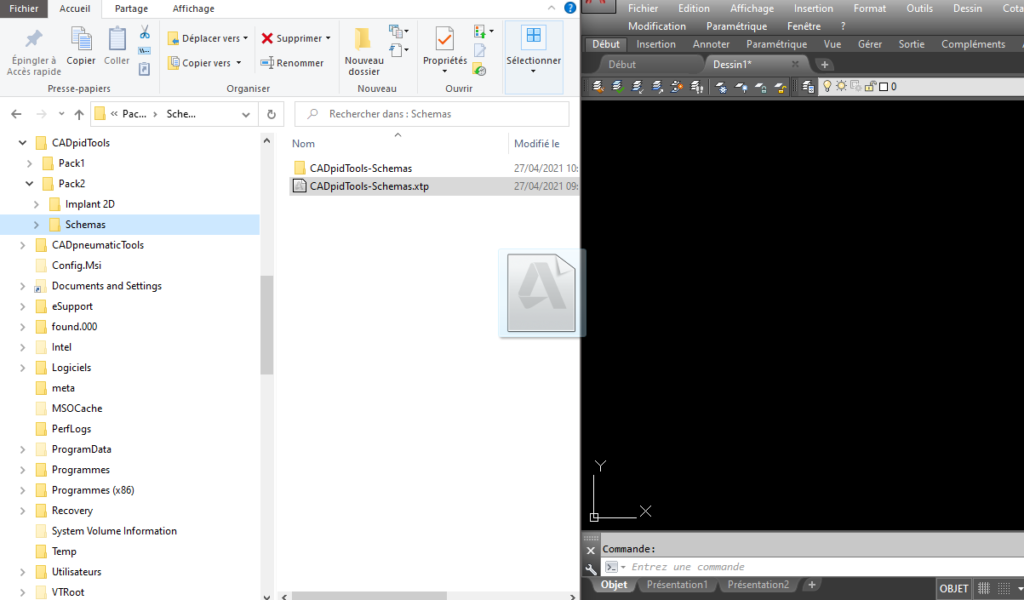

Réduisez les deux applications afin qu’elles figurent toutes les deux à l’écran. Sélectionnez les palettes à importer (fichiers avec l’extension .xtp) et glisser / déposez la sélection dans AutoCAD.
Taper dans la ligne de commande « _CUSTOMIZE » pour ouvrir à nouveau la fenêtre « personnaliser » des palettes d’outils, les palettes figurent maintenant dans la colonne Palettes d’Outils et dans le groupe actif qui est CADpidTools. Les icônes des palettes sont importées automatiquement.
Fermer maintenant la fenêtre« Personnaliser ».

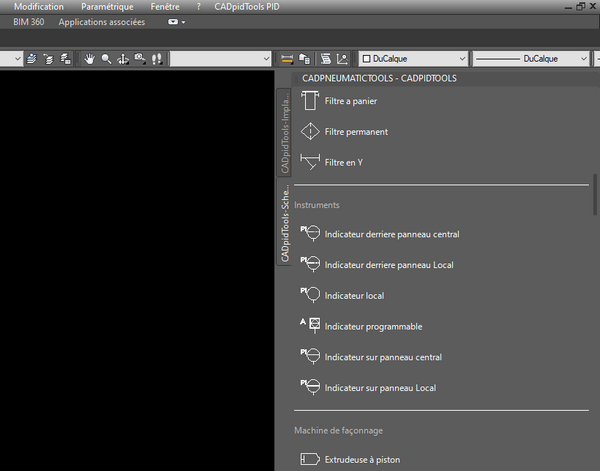

Pour faire apparaître toutes les palettes du groupe CADpidTools, utiliser le raccourci clavier « ctrl » « 3 ».
