Procédure d'installation du menu dans AutoCAD
- Copie des fichiers:
Dézipper le fichier « CADelectroTools-1.01.zip » sur votre disque dur.
Le chemin doit être « C:\CADelectroTools\ ».
- Configuration des chemins de recherche de fichiers:
Ouvrir AutoCAD.
Taper dans la ligne de commande d’AutoCAD « _option »

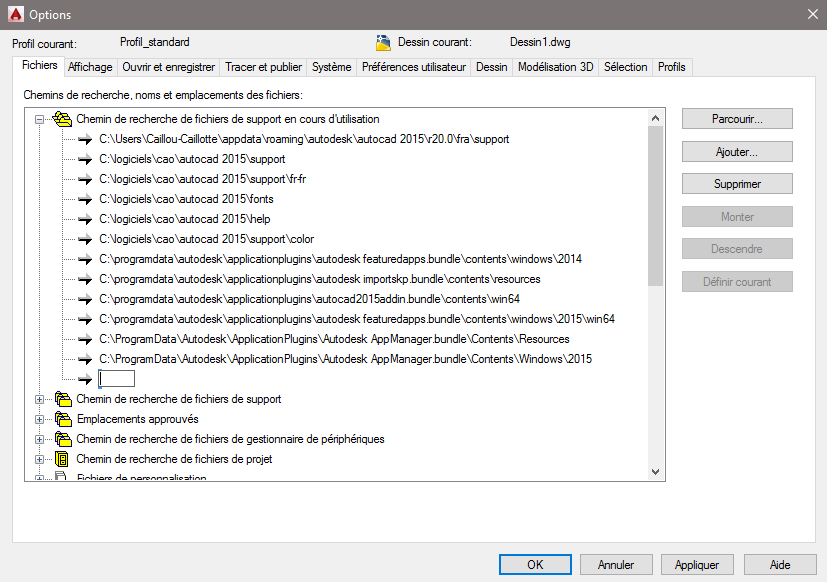

La fenêtre des options s’ouvre alors.

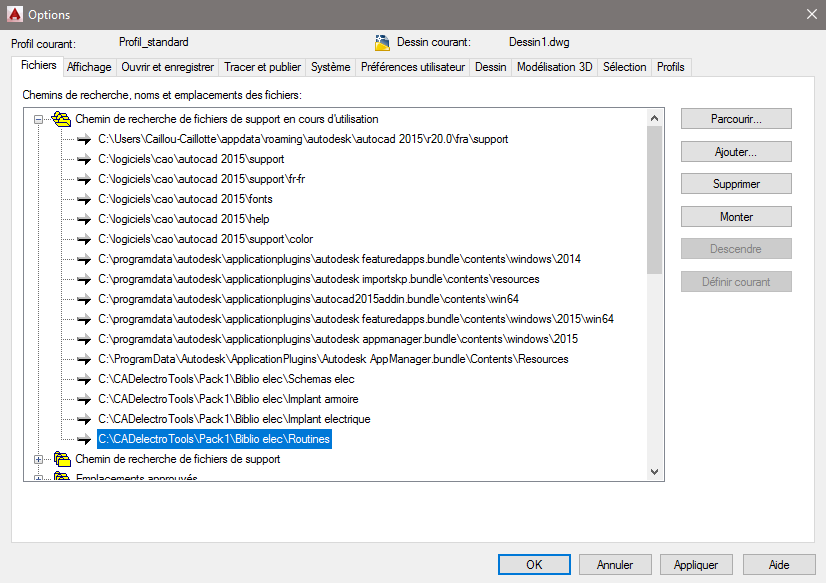

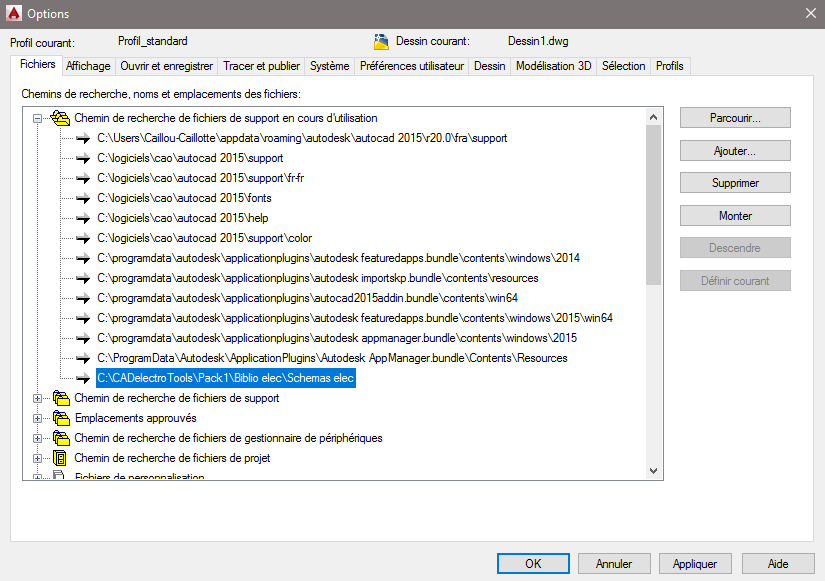

Dans l’onglet fichier, cliquer sur « Ajouter », un champ apparait, taper le chemin suivant dans ce champ: « C:\CADelectroTools\Pack1\Biblio elec\Schemas elec ».
Cliquer à nouveau sur « Ajouter » pour rentrer les 3 chemins suivants:
« C:\CADelectroTools\Pack1\Biblio elec\Implant armoire »
« C:\CADelectroTools\Pack1\Biblio elec\Implant electrique »
« C:\CADelectroTools\Pack1\Biblio elec\Routines »
- Chargement du menu CADelectroTools dans la barre des menus d’AutoCAD:
Taper dans la ligne de commande « _menuload » ou « _CUILOAD »

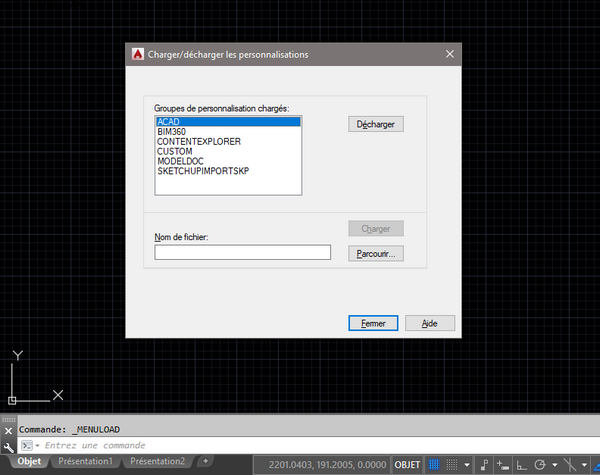

La boite de dialogue « Charger/décharger les personnalisations » apparait.
Cliquer alors sur « Parcourir » pour sélectionner un fichier de personnalisation.

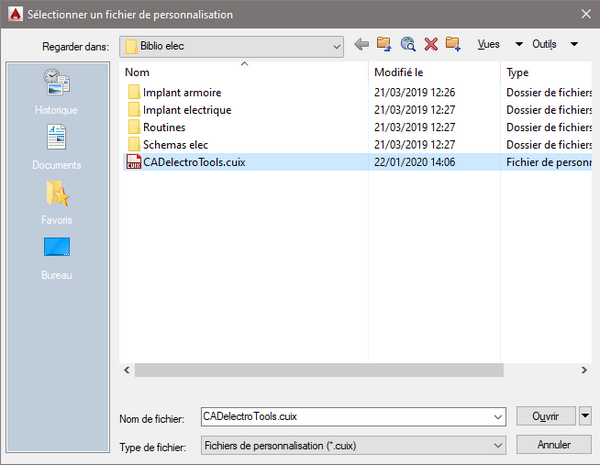

Dans la boîte de dialogue « Sélectionner un fichier de personnalisation » qui apparait alors, aller chercher le fichier « CADelectroTools.cuix » dans le répertoire « C:\CADelectroTools\Pack1\Biblio elec ». Cliquer sur « Ouvrir ».

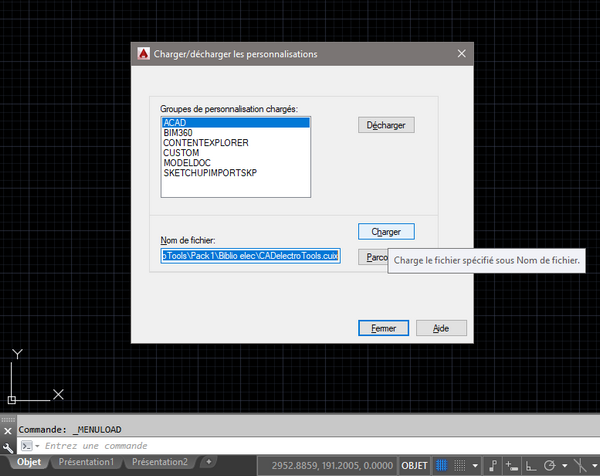

Il ne reste plus qu’à cliquer sur « charger » de la boite de dialogue « Charger/décharger les personnalisations ».
Cliquer sur « Fermer » pour faire disparaitre la boite de dialogue.

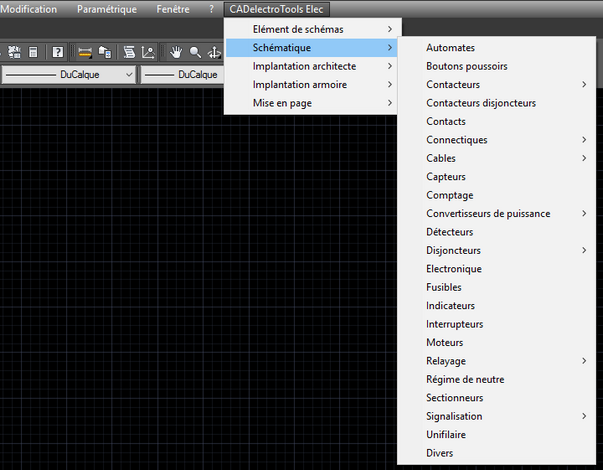

Le menu « CADelectroTools » est maintenant chargé dans la barre des menus.
Procédure d'installation des palettes d'outils AutoCAD
- Copie des fichiers:
Dézipper le fichier « CADelectroTools.zip » sur votre disque dur.
Le chemin doit être « C:\CADelectroTools\ ».
- Configuration des chemins de recherche de fichiers:
Ouvrir AutoCAD.
Taper dans la ligne de commande d’AutoCAD « _option »
La fenêtre des options s’ouvre alors.
Dans l’onglet fichier, cliquer sur « Ajouter », un champ apparait, taper le chemin suivant dans ce champ: « C:\CADelectroTools\Pack1\Biblio elec\Schemas elec ».
Cliquer à nouveau sur « Ajouter » pour rentrer les 3 chemins suivants:
« C:\CADelectroTools\Pack1\Biblio elec\Implant armoire »
« C:\CADelectroTools\Pack1\Biblio elec\Implant electrique »
« C:\CADelectroTools\Pack1\Biblio elec\Routines »
- Création d’un groupe de palette CADelectroTools:
Taper dans la ligne de commande « _CUSTOMIZE »

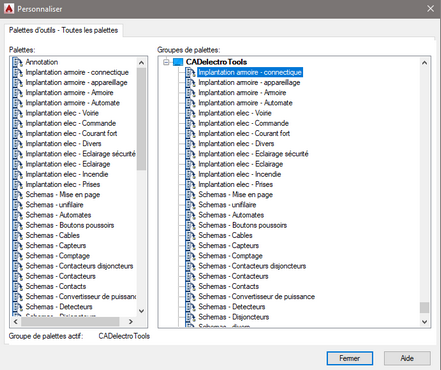

La fenêtre « personnaliser » des palettes d’outils s’ouvre alors, effectuer un clic droit dans une zone vide dans la colonne « Groupes de palettes », sélectionner « Nouveau groupe » et rentrer le nom CADelectroTools. Le groupe de palettes CADelectroTools est créé. Faire glisser n’importe quelle palette de la fenêtre de droite dans le nouveau groupe précédemment créé de manière à rendre le groupe actif, cliquer droit sur le groupe « CADelectroTools » et cliquer sur « définir comme actif », fermer la fenêtre « Personnaliser ».
- Importation des palettes d’outils:
Ouvrir le dossier contenant les palettes à importer à l’aide de l’explorateur de fichiers. Les chemins d’accès sont les suivants:
C:\CADelectroTools\Pack2\Elec\Implant armoire
C:\CADelectroTools\Pack2Elec\Implant electrique
C:\CADelectroTools\Pack2\ElecMise en page
C:\CADelectroTools\Pack2Elec\Schemas elec

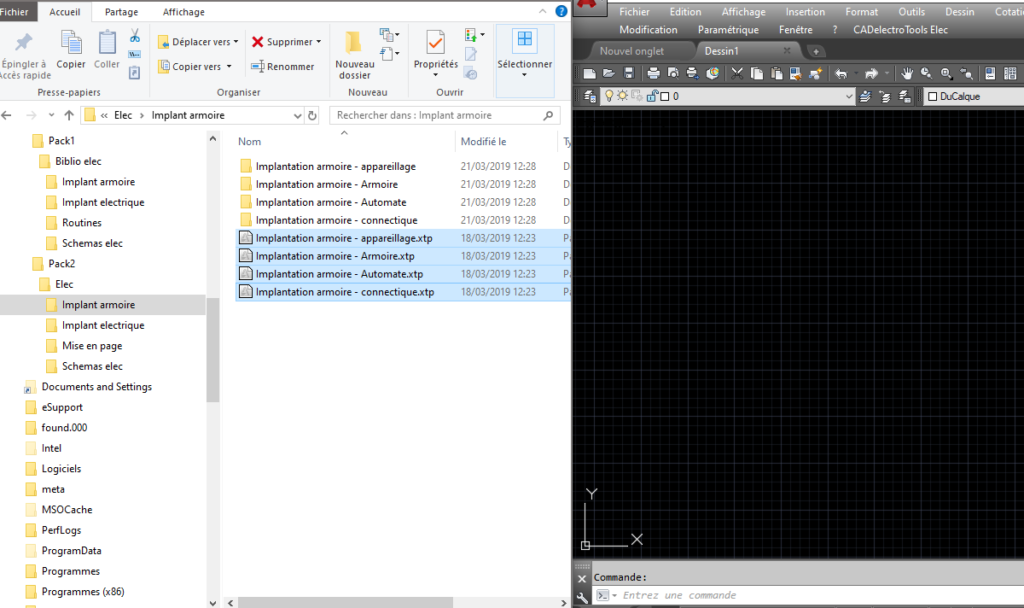

Réduisez les deux applications afin qu’elles figurent toutes les deux à l’écran. Sélectionnez les palettes à importer (fichiers avec l’extension .xtp). Lorsque toutes les palettes sont sélectionnées, cliquez sur une des palettes et déposez la sélection dans Autocad. Faire cette manipulation pour les 4 répertoires précédents.
Taper dans la ligne de commande « _CUSTOMIZE » pour ouvrir à nouveau la fenêtre « personnaliser » des palettes d’outils, les palettes figurent maintenant dans la colonne Palettes d’Outils et dans le groupe actif qui est CADelectroTools. Les icônes des palettes sont importées automatiquement.
Fermer maintenant la fenêtre« Personnaliser ».

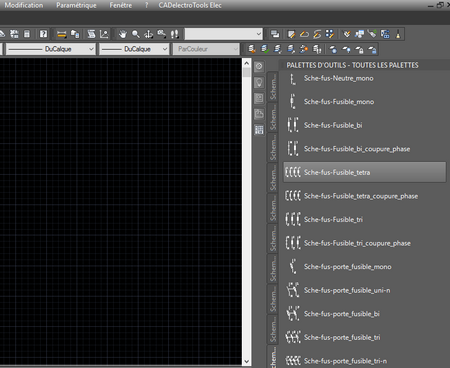

Pour faire apparaître toutes les palettes du groupe CADelectroTools, utiliser le raccourci clavier « ctrl » « 3 ».
